2kW數字電視發射機

型號：YXHT-2kW
規格：2kW

產品簡介：本產品具有優良的性能指標，設計的功率冗余量教大，并采用適合數字電視信號放大用的大功率場效應管（LDMOS）作功率放大器件。電源、功放組件均為熱插拔裝置。本公司研制的一次性合成的功率合成器具有損耗小、駐波小的特點，特別適合在全固態數字電視發射機使用。本產品具有獨特完完善的多種檢測和保護功能，功放組件具有放大器工作參數實時顯示和過流、過溫、過功率等保護功能。

技術手冊

產品詳情技術手冊

2kW數字電視發射機

   本產品采用全新方案設計，積木化組合，可配用符合DTMB國標調制器、DVB-T歐標等標準的國產或進口的數字調制器。可單雙調制器配置，自動切換。
本產品具有優良的性能指標，設計的功率冗余量教大，并采用適合數字電視信號放大用的大功率場效應管（LDMOS）作功率放大器件。電源、功放組件均為熱插拔裝置。本公司研制的一次性合成的功率合成器具有損耗小、駐波小的特點，特別適合在全固態數字電視發射機使用。發射機的前級激勵放大器ALC電路保證了輸出信號的穩定。
本產品具有獨特完完善的多種檢測和保護功能，功放組件具有放大器工作參數實時顯示和過流、過溫、過功率等保護功能。主控觸摸屏實時顯示整機和功放組件的工作狀態。適合各級電視臺數字電視播出用。

● 全固態數字電視發射機，帶寬（470MHZ-860MHZ）
● 預失真校正，雙激勵器自動切換

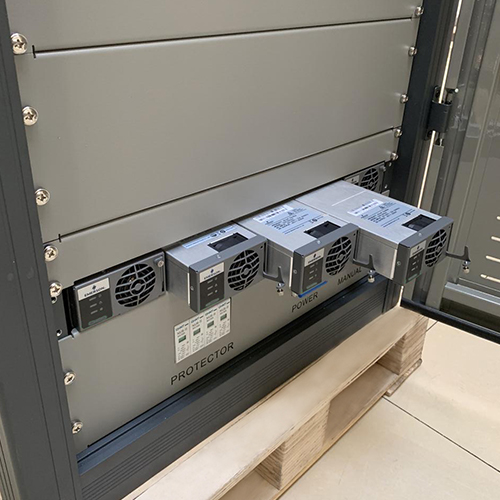

● 高線性LDMOS功放，熱插拔高增益功放模塊，熱插拔并聯開關穩壓電源，高整機效率
● 計算機遠程遙測遙控，網絡化接口與軟件
● 良好的人機界面，一鍵全自動開關機
● 多重保護（過壓、過流、過熱、大駐波比...）高可靠性，可24小時連續工作
技術指標：
1. 工作頻道： VHF/UHF 頻道任選
2. 頻道帶寬： 470MHz-860MHZ
3. 輸出功率：        2kW
4. 輸出阻抗： 50Ω
5. 輸出接口： Φ40
6. 輸出負載反射損耗：正常工作：-32dB
允許工作：-20dB
7. 功率輸入電平： 0dBm
8. 功放輸入阻抗： 50Ω
9. 功放輸入接口： L16
10.帶外無用發射： ≤-60dB
11.帶內波動： ±0.5dB
12.帶肩：優于36dB
13.MER：優于30dB
14.（任選）數字電視標準：
1.國家地面數字電視標準（DTMB）：GB20600-2006
2.中國移動多媒體廣播電視（CMMB）：GY/T220.1-2006
3.地面數字電視標準歐標：（DVB-TC（H））：ETS1300744
15.外型尺寸：  1860mm(高)×566mm（寬）×1000（深）
16.重量：          128KG

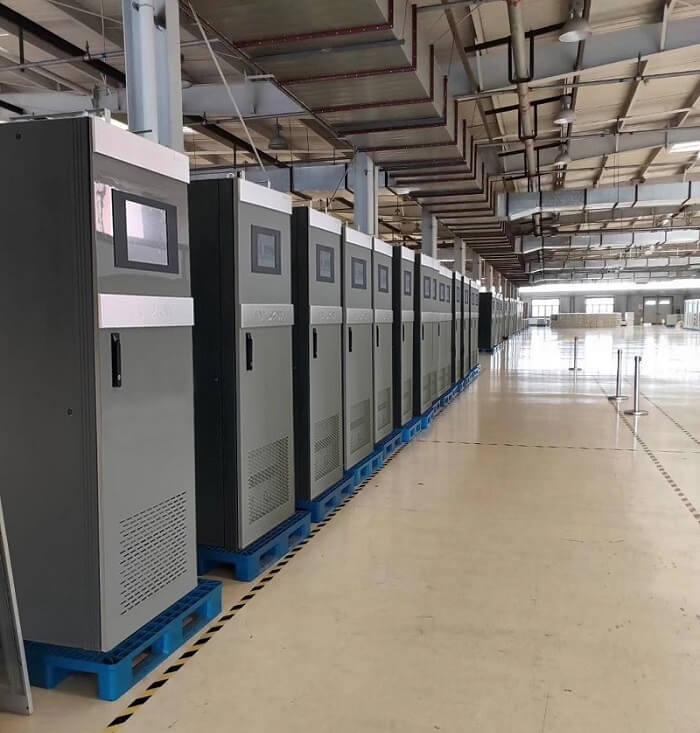

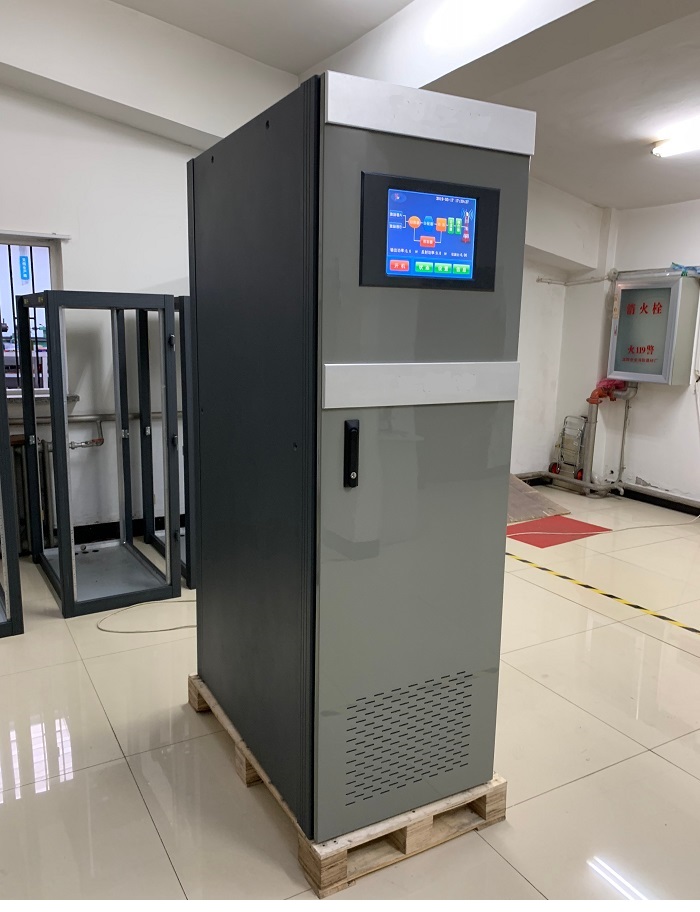

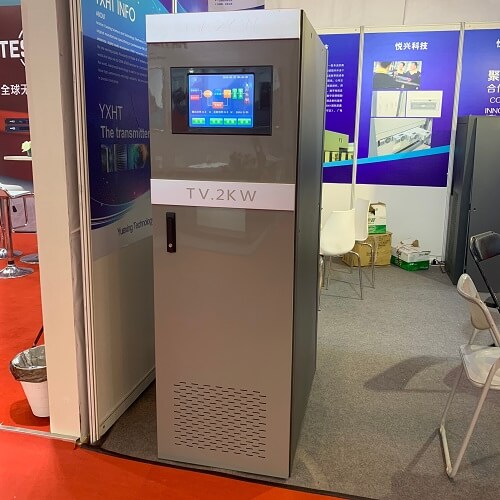

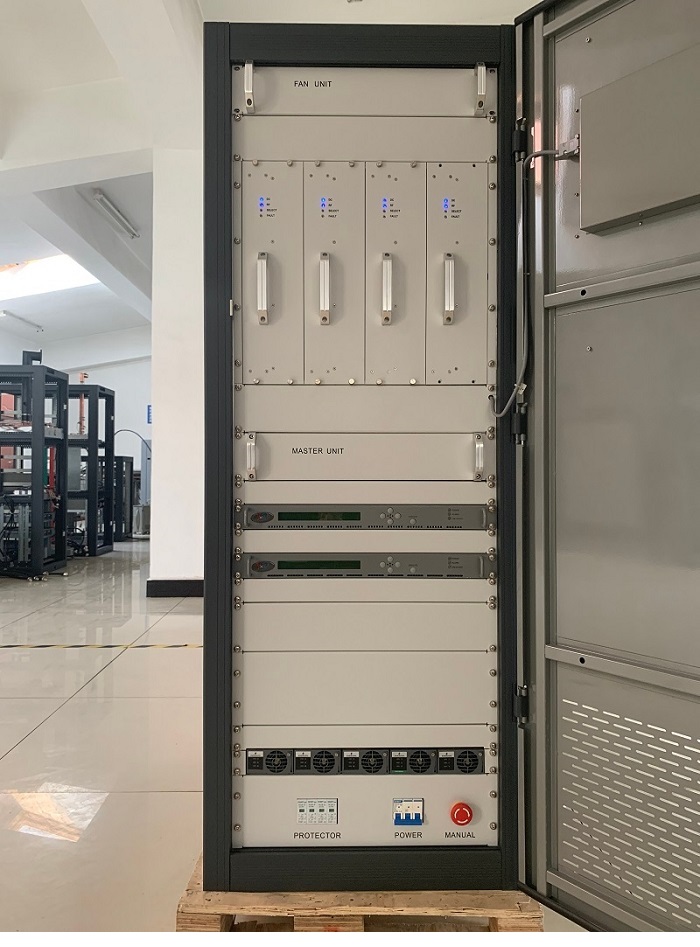

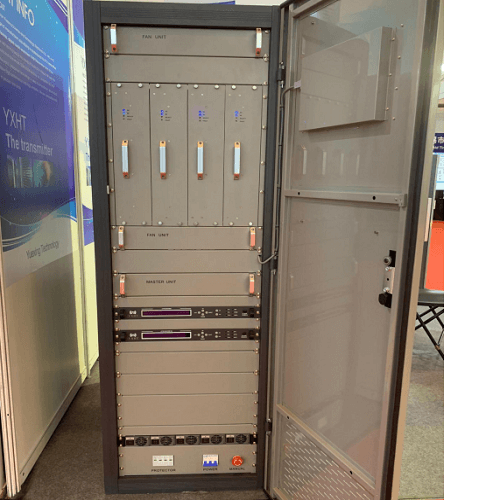

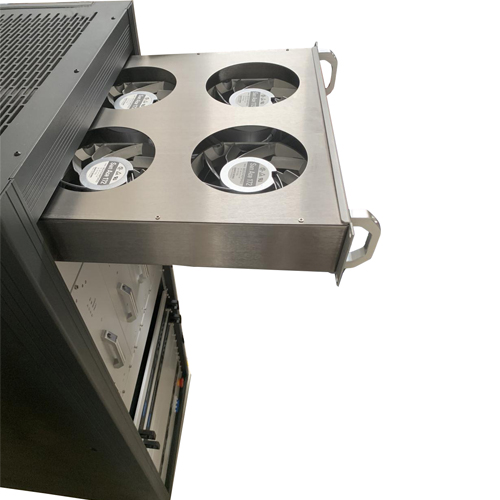

產品展示
